Type-C插座高頻研發：破解40Gbps信號完整性的三重門

Type-C插座的高頻研發正成為連接器行業的技術制高點。隨著USB4 2.0標準將傳輸速率推至80Gbps，Type-C插座在40GHz以上頻段的信號完整性面臨嚴峻挑戰。某國際大廠曾因插座阻抗失配導致筆記本電腦視頻輸出出現雪花噪點，直接損失千萬級訂單——這揭示了高頻研發的復雜性與關鍵價值。本文將深入剖析Type-C插座在材料、設計和測試環節的核心難點。

Type-C插座的信號完整性首先受制于高頻損耗控制。當速率超過20Gbps時，趨膚效應和介質損耗導致信號衰減呈指數級上升。以USB4規范為例，Type-C插座在12.8GHz頻點允許的插入損耗需≤-8dB，而普通FR4基板的插座實測損耗達-12dB。通過采用混壓PCB工藝（上層M6G低損耗材料+下層FR4）和鍍金厚度≥0.8μm的觸點，某廠商成功將損耗壓至-7.2dB，誤碼率降低兩個數量級。

Type-C插座的電磁干擾（EMI）抑制需要三維屏蔽架構。在40Gbps傳輸時，插座內部24個差分對間的串擾可能引發信號畸變。某5G平板項目曾因插座屏蔽不足導致Wi-Fi 6E頻段被干擾，最終采用“金屬外殼+導電泡棉+接地過孔陣列”方案，使輻射發射值從45dBμV/m降至32dBμV/m。更前沿的解決方案是在Type-C插座內集成EMI濾波器，通過LTCC工藝將共模扼流圈嵌入插座本體，空間占用減少60%。

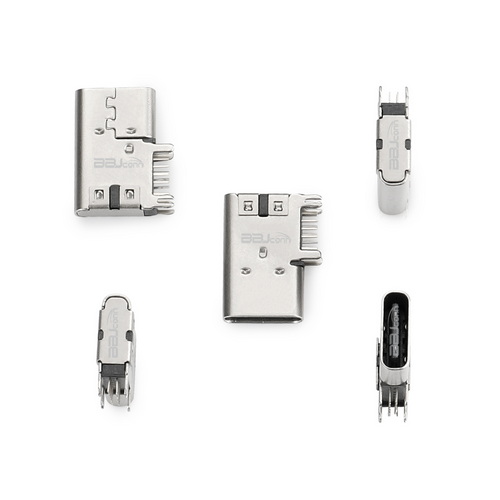

Type-C插座的微型化設計加劇了高頻阻抗匹配難度。USB4規范要求插座高度≤3.2mm，舌片厚度僅0.6mm，卻需容納4對高速差分信號和3組電源通道。某折疊屏手機因插座舌片變形導致觸點偏移5μm，引發USB3.2信號中斷。通過仿真優化，將差分對間距從0.4mm調整至0.25mm，并采用彈性懸臂梁結構，使插拔2000次后阻抗波動控制在±3Ω內，插合力偏差≤10%。

Type-C插座的耐環境性能考驗材料科學極限。汽車電子要求插座在-40℃至125℃環境下保持特性阻抗穩定，而普通磷青銅觸點的熱膨脹系數（CTE）差異會導致高溫接觸失效。某車載T-Box項目通過鎳鈀金鍍層和LCP絕緣體組合，使Type-C插座在溫度循環測試中接觸電阻波動＜2mΩ，鹽霧1000小時后仍滿足IPC-6012 3級標準。

Type-C插座的測試驗證體系構建是量產前的最后關卡。使用矢量網絡分析儀（VNA）測量S參數時，需在3D電磁仿真中預補償測試夾具的影響。某實驗室對Type-C插座進行12層PCB板級測試時，發現未校準夾具會導致S21參數誤差達1.5dB，通過TRL校準方法將誤差壓縮至0.2dB以內。自動化測試平臺可同步完成插拔力（5N-20N）、振動（20Hz-2000Hz）和濕熱循環（95%RH）檢測，將驗證周期從14天縮短至48小時。

Type-C插座的高頻研發是精密制造與前沿科技的深度融合。從納米級鍍層控制到太赫茲頻段仿真，每個技術突破都在重新定義連接器的性能邊界。當您下一次用Type-C線纜傳輸8K視頻時，請記住：這個拇指大小的插座里，凝結著材料學、電磁學和機械工程的多維智慧結晶。
